產品詳情

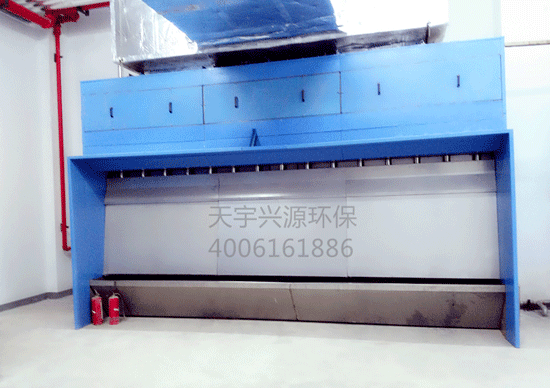

范圍：無泵水幕噴漆室適用于電機、水泵、機械、軍工、汽車、航空、航天、鋼構、家具等領域噴漆作業.

應用范圍：無泵水幕噴漆室適用于電機、水泵、機械、軍工、汽車、航空、航天、鋼構、家具等領域噴漆作業.

無泵水幕漆霧過濾器工作原理

無泵水幕過濾器是引進的一種濕法處理設備，無水泵及復雜的管道系統，避免了水泵、管道及噴咀易堵塞的難題。本設備形成循環水幕。含有漆霧或粉塵的空氣首先與水幕撞擊，其中的大部分粘性物質被截留于水中。

含有漆霧或粉塵的空氣，通過水幕板底部循環水幕，在離心風機連續高空速的吸氣過程中混合漆霧粉塵，帶入水箱中部，碰撞到擋漆板，能撞擊大部分大顆粒漆霧到水中，然后氣流強制改變方向進入汽水通道。

通過離心風機連續高空速的吸氣，使汽水通道底部的漆霧和粉塵與水再次混合進入汽水通道沖擊室強烈沖擊，使包含漆霧和粉塵的混合氣與水撞擊到霧化的狀態，氣流上行到分水擋板，使的混合顆粒物截留在水箱中，這個過程能沖擊下的漆霧粉塵，進入下一級。

③三級截留

混合氣流通過分水器的撞擊，混合氣流再次折流改變方向，強烈撞擊導流柵，再次截留部分漆霧粉塵，由于導流柵的特殊結構，使混合氣霧水汽分離，大顆粒和塊狀物下沉于水中，通過集水箱收集混合，經過落水管落入溢水槽，溢水槽水滿溢出到水幕板形成水幕流到水箱，構成連續循環。

④四級截留

導流柵分離后的氣體上行撞擊擋水板，再次截留剩余水汽和顆粒，經過擋水板的氣體凈化效率高。進入活性炭凈化。

特點：

1、利用排風負壓誘導提升水箱中的水形成循環水幕，省去了水泵循環供水系統。漆霧的處理效率高。將排風系統與提水系統合二為一，形成無泵的水循環系統，即省去了整個水泵循環供水系統，簡化了結構，減少了占地面積；如此往復循環，去除漆霧中的有害成分。循環水中添加專用的絮凝劑，改變漆霧的粘附狀況，使漆霧漂浮于水面結成渣塊便于清理。設備運行過程中不斷有新水自動加入水箱，所以水可反復循環使用，無污水排放，不會造成環境二次污染。設備結構設計合理，運行穩定。

2、設備操作和維護簡單，實現無泵循環供水后，克服了現有各類水泵供水系統容易堵塞的致命缺陷，維護簡便，設備性能可靠，不易出故障，基本操作是按下啟停風機、添加絮凝劑、清除漆渣使用方便。

3、由于廢氣，經過多級處理、以及氣水通道內與水霧的強烈混和攪拌，形成多級凈化過程，提高了凈化效率；在標定的風量范圍內設備阻力為900-1200Pa。

4、設備運行費用低，壽命長，正常使用情況下，設備運行壽命可達十五年以上。
