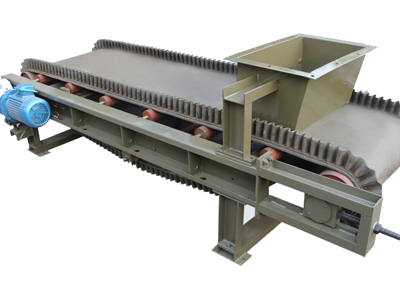

TDG調速定量給料皮帶秤系列,是在消化、吸收SCHENCK(申克)技術的基礎上,結合長期以來的實踐和經驗,不斷改進和優化設計的產品。適用于散粒狀、塊狀、粉狀物料的連續動態計量與定量給料?! ?/span>

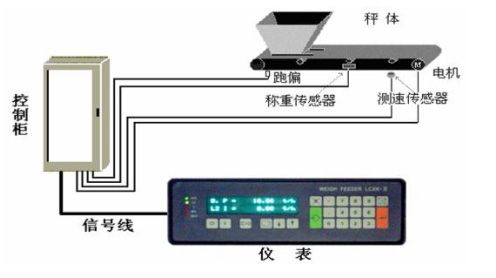

TDG調速定量給料皮帶秤-控制原理圖:
TDG調速定量給料皮帶秤-概述:
TDG調速定量給料皮帶秤系列,采用動態給計量方式和計算機變頻控制,設備皮帶自動張緊裝置、跑偏報警保護及現場控制開關,具有運行穩定、可靠性高的優點,計量精度高,能在較惡劣的環境下正常工作,適用于建材、冶金、化工、糧食等行業的散狀物料的配料和計量,是實現自動化控制、穩定產品質量的理想計量設備。
TDG調速定量給料皮帶秤-結構特點:
1.由冷彎C型鋼板組成秤體框架,結構新穎,強度大,適合于各種規格非標秤體的設計;
2.一體化直聯式減速電機,技術先進,低噪音、低震動、抗粉塵、長壽命、高可靠性;
減速電機帶反力矩撐 板,軸裝結構。與秤體主動滾筒直接相聯,安裝、調試與維護極其方便。
3.環形無接頭皮帶,可根據工藝選擇:平皮帶、擋板結構、裙邊皮帶結構;
4.獨特的X型簧片稱量機構,簧片受力更均勻,線性與重復性更好;
5.弱磁式齒輪測速裝置的設計,配合測速電路真實的反應了電機速度,測速信號準確、可靠;
6.獨特的皮帶防跑偏裝置,仿申克秤三托輥結構,可自由調節張緊托輥;
7.秤體進料裝置自帶托板,可控制進料量與封料,以便秤體標定與校零;
TDG調速定量給料皮帶秤-主要技術參數:
?系統精度:≤±0.5%;
?調速范圍:1:10;
?調速方式:變頻調速;
?工作方式:連續
?使用環境:儀表-50~50℃;秤體-30~50℃;相對時度≤90%
?電源:~220V -15%-10%,50Hz(微機部分);
?給料范圍:0.2~2000t/h。工藝流程模擬圖:
?測速信號;40脈沖/轉
TDG調速定量給料皮帶秤-配置表:
皮帶寬度 |
減速電機型號規格(SBD50、65系列) |
皮帶線速度(m/s) |
荷重傳感器 |
變頻器額定轉速(Hz) |
臺時產量(t/h) |
參考臺時產量(t/h) |
650 |
SBD65-923-1.1kw |
0.0082 |
50 |
50 |
0.1~1.0 |
0.2~0.8 |
650 |
SBD65-619-1.1kw |
0.0254 |
50 |
0.4~4.0 |
0.65~3.2 |
|
800 |
SBD65-253-1.5kw |
0.0621 |
100 |
2.0~20 |
4.0~16 |
|
800 |
SBD65-102-1.5kw |
0.1539 |
100 |
4.0~40 |
10~32 |
|
1000 |
SBD65-91-1.5kw |
0.1725 |
100 |
10~100 |
40~80 |
|
1200 |
SBD65-59-1.5kw |
0.2661 |
200 |
16~160 |
80~120 |
|
秤體寬度:B500~1800mm; 臺時產量:0.2~2000t/h; |
